      鋼筋桁架樓承板作為第三代新型樓承板，其施工工藝也是一項新的技術，應在充分考慮其工藝特點

并做好各項施工技術配合措施的條件下，使該工藝的優點得到最大發揮，取得最大綜合效益。

 a、需從鋼筋桁架樓承板適用范圍考慮，桁架板，板型是依據原結構設計配“鋼筋” ，板材厚度考慮

選取，但其做為無支撐條件是由已經先取的板型決定，施工時超過該板型最大無支撐跨則需要設置

臨時支撐，例如：主樓M層（1/7 ~2/7）軸交（2/H)~K軸，跨度為3.7M，選擇600寬板型的TD3-70

板型，其最大無支撐跨度為3.2M，則本跨須設現場支撐以滿足施工要求，注本工程設置現場支撐部位

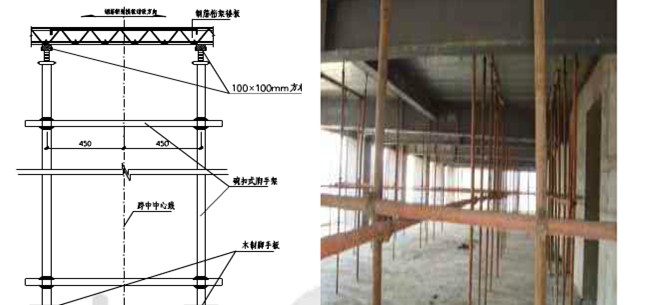

見初步設計圖，支撐形式初步方案為通跨方斗架子如圖

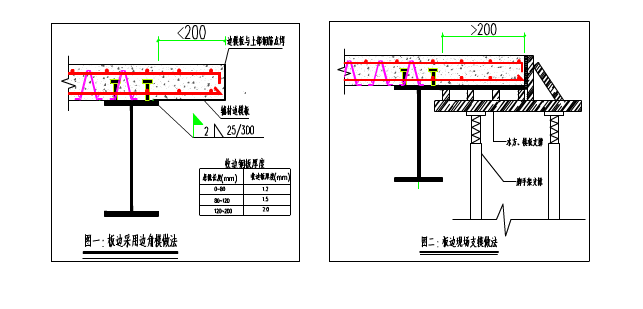

b、根據鋼筋桁架樓承載力特點，桁架板縱向的懸挑長度最大為7倍桁架高度，若不滿足則架設臨時支撐

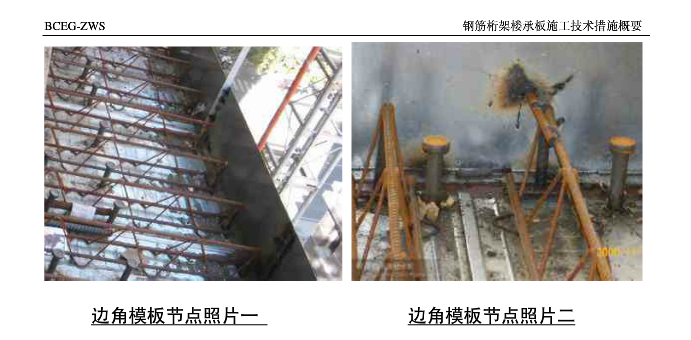

（見a條）而橫向最大懸挑為200MM見下圖一，且需要設置封邊角模以實現懸挑過大需要現場支模，見

下圖二；邊角模側板及與桁架鋼筋電焊拉結，參見節點照片一、二。

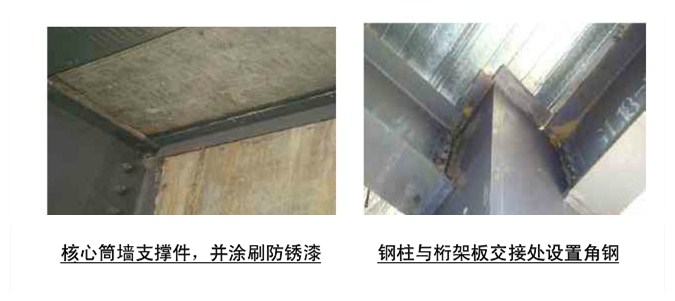

c、鋼筋桁架板與心筒墻，鋼柱的連接方式采用角鋼支撐并焊接錨栓釘?shù)男问剑�此�?xiàng)內容為增加節點措施

原結構設計無此項內容如下圖

d、根據鋼筋桁架樓承板承載力特點，若板上預留機電洞口，結構洞口等，不允許先行斷筋開設洞口，若桁架板

鋼筋被先行切斷則其必將推動承載力，處理措施為，混凝土澆筑前在洞口周圍設置收口網片（預留出洞口部位不

澆筑混凝土）待板混凝土強度滿足要求后切除洞口部位鋼筋桁架板。

e、因鋼筋桁架樓承板構造特點，即出廠時縱向的上部鋼筋，下部鋼筋已經設置并以腹桿鋼筋連接固定成桁架結構

，機電管線施工時垂直于縱向鋼筋布置會比普通綁扎鋼筋增加難度，可待所有 本區域鋼筋桁架樓承板全部鋪設完

成再進行機電管線的鋪設工作。
